從不同角度看雷達液位計與導波管

有的時候，雷達液位計測量誤差很大，甚至無法測量。工程師建議將雷達液位計安裝在導波管內。導波管這個小小的儀器對雷達液位計的測量有什么樣的影響?什么情況下，會選擇導波管內安裝雷達液位計?

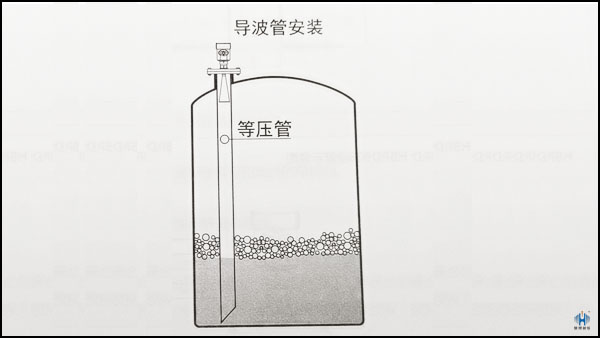

通常情況下，導波管內安裝雷達液位計，是因?yàn)槟承┮蛩匾鸬母蓴_信號對真實信號影響很大，導致測量錯誤，甚至無法測量。雷達液位計安裝在導波管內，可以避免干擾信號對真實信號的影響，確保測量的準確性。那么，什么情況下，會采用導波管內安裝雷達液位計?

據一則調查數據顯示，在以下兩種情況下，使用導波管內安裝雷達液位計最為常見。

第一種情況，儲罐內有障礙物或者液面有大的泡沫和波動。這種情況下，干擾信號會大大影響測量。

第二種情況，介質介電常數較低，反射回波過少，無法準確測量液位。利用導波管內安裝雷達液位計，可以提高反射回波能量，確保測量準確。

知道了什么情況下雷達液位計選擇導波管內安裝，那么安裝時，又該注意些什么呢?

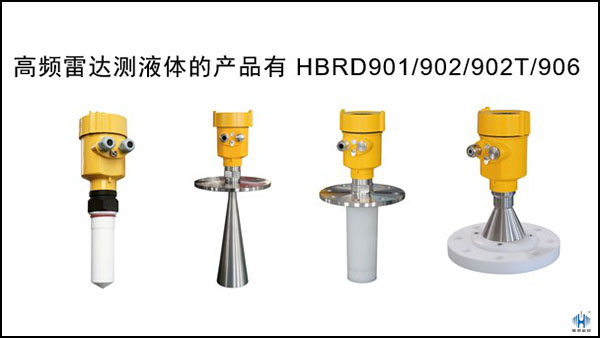

首先，導波管的直徑有一定的要求，慧博新銳26GHz高頻雷達液位計要求導波管的直接至少50mm。

其次，導波管的內壁有一定的要求，要求內壁要光滑，無毛刺。

最后，導波管的焊縫有要求，要求處理平整，沒有毛刺和焊疤。對于縫隙間的雜質和鐵銹，也要盡量處理干凈。

雷達液位計安裝在導波管內，可以避免干擾信號對真實信號的影響，提升反射回波能量，提高測量準確性。但并不是所有的介質都適合導波管內測量，粘稠的介質就不可以。所以選擇導波管內安裝雷達液位計的時候，一定要分析介質，分析工況，以免做無用功。
