一、雷達液位計是什么？

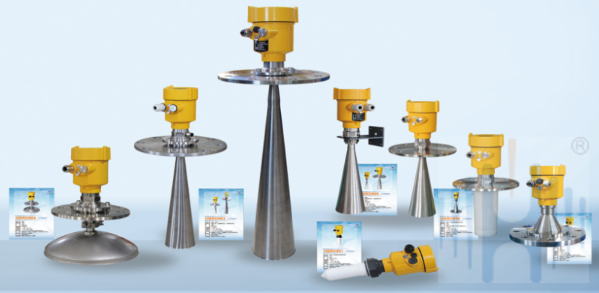

雷達液位計是一種基于微波反射原理研發的非接觸式液位測量儀表，核心功能是精準監測各類容器或場地中的液位高度，并將測量數據反饋至控制系統，實現液位的自動化監測與控制。其適用介質覆蓋液體、固體顆粒等多種形態，廣泛應用于工業生產、水利調度、能源供應等多個領域。相較于傳統液位測量設備，雷達液位計憑借非接觸測量的特性，能有效適配復雜工況，是工業自動化測量領域的核心設備之一。

二、常見的同義名稱及說明

雷達液位計在行業內存在多種同義名稱，不同名稱的表述側重略有差異，但核心功能與工作原理一致，常見如下：

?  微波液位計：因核心測量媒介為微波信號而得名，突出其技術核心，與雷達液位計指代完全一致，多見于技術研發文檔。

?  雷達物位計：涵蓋范圍更廣，既能測量液位，也可測量固體料位（如礦石粉、糧食等），當用于液位測量時，與雷達液位計同義。

?  高頻雷達液位計/低頻雷達液位計：以工作頻率為區分維度的細分名稱，屬于雷達液位計的具體類型，常被直接簡稱為雷達液位計在行業內使用。

?  非接觸式雷達液位計：強調其“非接觸測量”的核心特性，以區分接觸式液位測量設備，是行業應用中常用的精準表述。

三、雷達液位計的工作原理

雷達液位計的核心工作邏輯基于“微波測距”，通過發射微波信號、接收反射回波、計算信號時差來獲取液位數據。根據信號傳播方式的不同，主流類型分為脈沖雷達和 FMCW雷達，兩者工作原理存在差異，具體如下：

1. 脈沖雷達（Pulsed Radar）

脈沖雷達液位計通過發射短脈沖形式的高頻微波信號實現測量，具體流程為：

1.  發射模塊產生周期性的短微波脈沖，通過天線向被測液面定向發射，脈沖信號的頻率范圍通常為6GHz-26GHz；

2.  微波脈沖接觸液面后發生反射，形成回波信號并沿原路徑返回，天線捕獲回波信號后傳輸至接收模塊；

3.  信號處理單元精準計算發射脈沖與回波脈沖的時間差（Δt），結合微波傳播速度（近似光速），通過公式“距離 = 微波速度×Δt/2”計算出探頭到液面的距離，再根據預設的容器總高度換算出實際液位高度，最終輸出測量數據。

該類型液位計測量范圍廣（可達0.1m-70m），功耗低，性價比高，適用于大多數液體、固體顆粒的液位/料位測量場景。

2. FMCW雷達（Frequency Modulated Continuous Wave）

FMCW雷達液位計發射頻率連續線性變化的微波信號，通過頻率差計算液位數據，具體流程為：

1.  發射模塊產生頻率隨時間線性遞增的連續微波信號（頻率范圍多為60GHz-80GHz），經天線向液面發射；

2.  微波信號經液面反射形成回波信號，由于發射信號頻率持續變化，回波信號與當前發射信號存在固定的頻率差；

3.  接收模塊同時捕獲發射信號和回波信號，通過混頻器將兩者轉化為差頻信號，信號處理單元根據差頻信號的頻率值計算出探頭到液面的距離，進而換算出液位高度并輸出數據。

該類型液位計測量精度極高（誤差可控制在±1mm以內），響應速度快（毫秒級），抗干擾能力強，適用于高精度、動態變化的液位測量場景（如動態反應釜、高速灌裝線）。

四、雷達液位計的核心優勢

1. 非接觸測量，安全衛生

探頭與被測介質無直接接觸，可有效避免介質的腐蝕、粘稠粘附、結晶等對儀表的損壞，同時不會污染被測介質。尤其適用于腐蝕性液體（酸堿溶液）、粘稠液體（原油、瀝青）、食品醫藥原料等場景，符合食品醫藥行業的衛生標準，保障生產安全與產品質量。

2. 抗干擾能力強

微波信號傳播不受溫度、壓力、濕度、粉塵、蒸汽、泡沫等環境因素的影響，具備自動濾波、回波識別功能，可有效過濾容器內攪拌槳、支架等障礙物的干擾。即使在高溫高壓、多粉塵、強振動等惡劣工況下，仍能穩定輸出測量數據。

3. 精度高，可靠性強

高頻FMCW雷達液位計測量誤差可低至±1mm，脈沖雷達誤差一般在±5mm以內，能滿足高精度測量需求。儀表結構簡單，無機械運動部件，磨損小，使用壽命長（一般可達 5-10年），測量數據穩定可靠，減少因設備故障導致的生產中斷。

4. 安裝靈活，維護簡便

測量范圍可覆蓋0.1m-70m，適配從小型反應釜到大型儲罐的各類容器；支持頂裝、側裝、無線等多種安裝方式，可滿足不同現場空間條件需求。日常維護僅需每隔 1-3個月清潔天線表面雜物，定期檢查參數即可，維護成本低，操作簡便。

五、應用領域廣泛，適配多種工況

雷達液位計憑借優異的適配性和穩定性，廣泛應用于多個行業的液位/料位測量，覆蓋復雜工況與常規場景，典型應用領域如下：

?  石油化工行業：原油儲罐、汽油/ 柴油儲罐、化工溶劑儲罐、酸堿溶液反應釜、蒸餾塔等，耐受高溫高壓、腐蝕、易揮發等惡劣工況；

?  水利水務行業：水庫、水池、水塔、污水處理池、沉淀池等戶外或水處理場景，適應高溫、嚴寒、暴雨等戶外惡劣環境；

?  電力行業：電站鍋爐汽包、凝汽器、除氧器、脫硫塔等關鍵設備，高精度測量保障鍋爐安全運行，避免干燒、滿溢事故；

?  食品醫藥行業：食用油、果汁、糖漿儲罐、醫藥中間體儲罐、發酵罐等，可選衛生級材質，符合行業衛生標準；

?  冶金礦山行業：礦山原煤倉、礦石粉料倉、冶金熔爐、冷卻液儲罐等，耐受粉塵、高溫、振動等工況。

六、與其他液位測量儀表的對比

工業領域常用液位測量儀表包括浮球液位計、差壓式液位計、超聲波液位計等，與雷達液位計相比，在測量原理、適配場景、精度穩定性等方面存在明顯差異，具體對比如下：

七、雷達液位計的未來趨勢

隨著工業自動化、智能化水平的不斷提升，結合物聯網、大數據等技術發展，雷達液位計正朝著以下方向迭代升級：

?  更高頻率與更高精度：高頻化趨勢明顯，80GHz及以上頻率的產品將逐步普及，測量誤差可進一步縮小至亞毫米級，滿足半導體、精密化工等高端領域的超高精度測量需求；

?  全場景智能化適配：集成AI算法，實現工況自動識別、參數自整定、故障自診斷與預警功能，可自動適配不同介質特性與環境條件，降低人工操作難度；

?  物聯網與無線互聯：無線通信功能進一步強化，支持5G、LoRa、NB-IoT 等多種無線傳輸方式，實現跨區域、大規模液位數據的集中監測與遠程管控，適配無布線條件的復雜場景；

?  小型化與集成化：天線與主機結構進一步小型化、模塊化，適配更狹窄的安裝空間；同時集成溫度、壓力等多參數測量功能，實現一站式多維度工況監測；

?  綠色節能與高可靠性：優化功耗設計，適配太陽能等新能源供電；采用更耐腐、耐高溫的新型材料，進一步提升在極端工況下的使用壽命與穩定性。

結語

雷達液位計作為非接觸式液位測量領域的核心設備，憑借非接觸、高精度、抗干擾強、適配廣等核心優勢，已成為工業自動化生產、資源調度等領域不可或缺的關鍵儀表。隨著技術的不斷迭代，其智能化、高頻化、無線化水平將持續提升，不僅能更好地適配各類復雜極端工況，還將通過與物聯網技術的深度融合，為工業數字化轉型提供更精準、高效的數據支撐，助力各行業實現安全生產與高效運營。在實際應用中，結合介質特性、工況條件、測量需求合理選型與規范運維，可充分發揮雷達液位計的性能優勢，最大化其應用價值。
