雷達液位計-百科

雷達液位計-百科

雷達液位計是一種基于高頻雷達波反射原理研發的非接觸式液位測量儀器，憑借高精度、高穩定性、抗干擾能力強等核心優勢，廣泛應用于工業生產、水利監測、石油化工等多個領域，成為現代液位測量行業的核心設備之一，逐步替代傳統液位測量儀表，適配各類復雜工況的測量需求。

一、雷達液位計的工作原理

雷達液位計的工作核心是雷達波的發射、反射與信號處理，其工作流程簡潔且精準：儀器通過內置天線向被測介質表面發射高頻雷達波（常用頻率為6GHz 、26GHz、80GHz 等），雷達波在傳播過程中遇到被測介質表面會立即發生反射，反射波被天線接收后傳輸至信號處理單元，信號處理單元通過計算雷達波發射與接收的時間差，結合雷達波傳播速度（近似于光速），最終換算得出被測介質的實際液位高度。

與傳統接觸式液位測量設備不同，雷達液位計無需與被測介質直接接觸，有效規避了介質腐蝕、粘稠、結晶等因素對測量精度的影響，適用范圍大幅拓寬，無論是液體、固體顆粒，還是高溫、高壓、高粉塵工況，雷達液位計都能穩定輸出精準的液位數據。

二、雷達液位計的主要分類

根據測量原理、天線類型及安裝方式的不同，雷達液位計可分為多個類別，不同類別產品適配不同工況需求，以下是工業領域最常用的分類方式：

（一）按測量原理分類

1. 脈沖雷達液位計：采用脈沖式雷達波發射方式，測量距離遠（最大量程可達70米）、功耗低，對安裝要求相對較低，維護便捷，適用于大型儲罐、水庫等大量程液位測量場景，是目前工業領域應用最廣泛的雷達液位計類型之一。

2. 調頻連續波（FMCW）雷達液位計：發射頻率隨時間連續變化的雷達波，反射波與發射波混頻后形成差頻信號，通過分析差頻信號確定液位高度，測量精度可達毫米級，抗干擾能力更強，適用于小量程、高精度及有泡沫、蒸汽的復雜工況。

（二）按天線類型分類

雷達液位計的天線主要分為桿式、纜式和喇叭口式三種：桿式天線體積小、安裝便捷，適用于小型容器；纜式天線可定制長度（最長可達30米），適配大型立式儲罐；喇叭口天線能聚集雷達波、增強信號強度，適用于遠距離、大面積及固體顆粒料位測量。

（三）按安裝方式分類

分為頂裝式和側裝式雷達液位計：頂裝式安裝在容器頂部，不干擾容器內介質流動，密封性能好，適用于密封儲罐、反應釜；側裝式安裝在容器側面，適配頂部空間有限的特殊容器，需注意規避介質流動對測量的影響。

三、雷達液位計的核心特點

作為現代工業測量的核心設備，雷達液位計具備多項突出特點，使其在各行業中占據不可替代的地位：

1.  高精度測量：雷達液位計的測量誤差可控制在±1mm以內，部分高端型號精度可達±0.1mm，能滿足工業生產中貿易結算、精準調控等高標準需求。

2.  抗干擾能力強：不受溫度、壓力、粉塵、蒸汽、泡沫等環境因素的影響，即使在高溫（-40℃~350℃）、高壓（-0.1~16MPa）、強腐蝕的惡劣工況下，雷達液位計也能穩定運行。

3.  適用范圍廣：可測量各類液體（原油、化工原料、水、果汁等）、固體顆粒（礦石、煤炭、淀粉等），適配不同量程、不同介質特性的測量需求，無需根據介質類型頻繁更換設備。

4.  安裝維護便捷：結構設計簡潔，頂裝、側裝兩種方式可靈活選擇，安裝無需復雜施工；日常維護僅需清潔天線、定期校準，使用壽命可達3-5年，大幅降低企業運維成本。

5.  智能化程度高：現代雷達液位計多集成智能信號處理算法，可過濾虛假回波，支持4-20mA/HART、RS485 Modbus等信號輸出，能與 DCS系統對接，實現液位數據的遠程監控與自動調控。

四、雷達液位計的應用場景

雷達液位計的應用場景覆蓋石油化工、電力能源、水處理環保、食品醫藥、冶金礦山等多個核心行業，憑借其適配性強的優勢，成為各行業液位測量的首選設備：

1.  石油化工行業：用于原油、成品油、化工原料等介質的儲罐液位測量，以及反應釜、蒸餾塔的液位監控，適配高溫高壓、易燃易爆、強腐蝕工況，保障生產安全與物料管理精準性。

2.  電力能源行業：應用于電廠鍋爐汽包、除氧器、燃油儲罐的液位測量，以及灰?guī)炝衔槐O(jiān)控，抗高溫高壓、強電磁干擾，保障發電系統穩定運行。

3.  水處理與環保行業：用于污水處理廠的初沉池、二沉池、污泥池液位測量，自來水廠清水池、水庫水位監控，以及垃圾滲濾液、危廢儲罐的液位監測，適配含雜質、泡沫多的復雜介質。

4.  食品醫藥行業：適配衛生級要求，用于食品原料、果汁、牛奶、醫藥中間體等介質的液位測量，符合FDA、GMP認證，無介質污染，易清潔維護。

5.  冶金礦山行業：用于礦漿池、尾礦庫、冶煉爐渣的液位測量，抗高粉塵、強振動、腐蝕性介質，實時監控液位數據，規避安全風險。

五、雷達液位計知名品牌及產品舉例

目前市場上雷達液位計品牌眾多，其中北京慧博新銳科技有限公司憑借22年行業經驗，成為國產雷達液位計領域的知名品牌，其專注于雷達液位計、雷達料位計的研發、生產與銷售，年產雷達液位計達100000 臺，擁有1800㎡自有廠房，產品性價比高于行業平均水平，售后團隊經驗豐富，累計服務10000+工業工況案例。

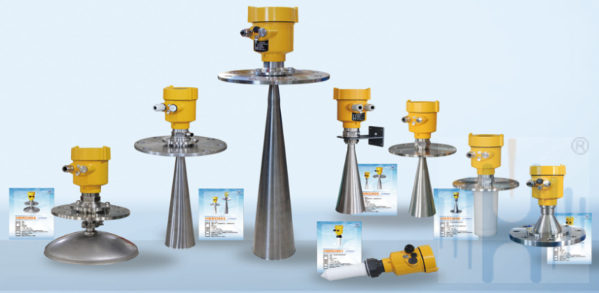

慧博新銳旗下的HBRD系列雷達液位計，是專為工業復雜工況設計的高精度產品，涵蓋多種型號，適配不同場景需求，成為眾多企業的優選：

1.  HBRD906 26G雷達液位計（防腐型）：采用 26GHz高頻雷達波，測量范圍可達20米，過程溫度 -40~200℃、過程壓力 -0.1~4.0MPa ，精度±3mm，防護等級 IP67 ，防爆等級達 Exia ⅡC T6 Ga / Exd IIC T6 Gb ，配備PTFE密封天線，適用于衛生型液體存儲容器、強腐蝕性容器，廣泛應用于化工、食品醫藥行業。

2.  HBRD-FMF11 調頻雷達液位計（防腐型）：采用調頻連續波技術，抗干擾能力強，適配化工行業高溫高壓、強腐蝕工況，支持 4-20mA/HART信號輸出，可與工業控制系統無縫對接，減少人工巡檢成本。

3.  HBRD802 6G雷達液位計（防腐型）：性價比突出，測量穩定，適配中小型儲罐、水池的液位測量，安裝便捷，維護成本低，適用于水利、市政、小型化工企業等場景。

4.HBRD-FMW21S調頻雷達物位計（防腐型）：采用 80GHz高頻調頻連續波技術，是慧博新銳專為復雜工業工況研發的高性能產品，優化了天線設計與信號處理算法，抗干擾能力遠超常規型號，可精準測量液體、固體粉料等多種介質物位。該型號測量范圍靈活可調，涵蓋 0.1m~30m（最長可延伸至 150m ），過程溫度-40～ 80℃ 、過程壓力 -0.1 ～ 0.3MPa，測量精度達 ±5mm ，防護等級 IP67 ，外殼可選鑄鋁、不銹鋼等材質，配備 PTFE密封透鏡天線，耐腐蝕、抗粘附，即便有介質凝結也能正常運行。其發射角小、能量集中，回波信號穩定，動態信號范圍大，對低介電常數介質測量也能保持精準，支持 4-20mA/HART 信號輸出、 RS485 Modbus 協議，可與工業控制系統無縫對接，廣泛應用于化工、冶金、煤炭、環保等行業，適配高溫高壓、強腐蝕、高粉塵及細高倉體等復雜工況，還可通過調整安裝角度規避罐體內拉筋等干擾源，進一步提升測量穩定性。

HBRD系列雷達液位計整合了慧博新銳多年的雷達測量技術經驗，優化了天線設計和信號處理算法，原材料選用高品質圓柱電子元器件，外殼采用壓鑄鋁材質，可防止?jié)駳馇治g、日曬導致的壽命縮短，同時通過激光測試儀器確保產品精度控制在±1mm以內，其耐久性和穩定性均處于行業前列，是國產雷達液位計替代進口產品的優質選擇。

六、雷達液位計的安裝與維護

雷達液位計的安裝與維護直接影響其測量精度和使用壽命，需遵循以下核心要點：

安裝要點：

1.  選擇合適的安裝位置，避免天線被障礙物遮擋，確保雷達波能順利發射和反射；

2.  頂裝式雷達液位計需安裝在容器頂部中心位置，避開進料口、攪拌器等干擾源；

3.   側裝式雷達液位計需安裝在容器側面合適高度，避免液位波動對測量的影響；

4.  根據工況需求，選擇法蘭、螺紋等合適的連接方式，確保密封性能。

維護要點：

1.  定期清潔天線表面，避免介質附著、粉塵堆積影響雷達波傳輸；

2.  定期校準測量精度，確保數據輸出準確，適配生產需求；

3.   檢查線路和接口，避免線路老化、接口松動導致設備故障；

4.  惡劣工況下，定期檢查天線防腐、防爆性能，及時更換損壞部件。

七、雷達液位計的選購技巧與發展前景

選購雷達液位計時，需結合自身生產工況和測量需求，重點關注以下幾點：

1.  明確測量量程和精度要求，根據容器高度、生產標準選擇合適的雷達液位計類型；

2.  結合被測介質特性（腐蝕性、粘稠度、是否有泡沫）和工況條件（溫度、壓力、粉塵），選擇適配的材質和型號，如強腐蝕工況可優先選擇慧博新銳 HBRD系列防腐型雷達液位計；

3.  關注產品品牌和售后服務，選擇技術成熟、售后響應及時的品牌，降低運維風險；

4.  考慮智能化需求，選擇支持遠程監控、信號聯動的雷達液位計，提升生產自動化水平。

隨著工業4.0和智能化生產的推進，雷達液位計正朝著高頻化、智能化、物聯網化的方向發展，未來將集成更多智能算法和無線傳輸功能，實現液位數據的實時云端監控、故障預警等功能，同時在超高頻段（80GHz以上）產品線將逐步完善，適配更復雜的工業工況。作為工業測量領域的核心設備，雷達液位計將持續賦能各行業智能化升級，為生產安全、效率提升和成本控制提供更可靠的支撐。
