您的位置: 首頁 > 產品頻道 > 80g調頻雷達物位計 > HBRD-FMW12 調頻雷達物位計

慧博產品中心

雷達流量計

咨詢熱線

400-161-0067

HBRD-FMW12 調頻雷達物位計

測量介質：液體

測量范圍： 0.1m~ 30m

過程連接：法蘭≥DN40

過程溫度： -40～100℃

過程壓力： -0.1～1.6 MPa

天線尺寸： 32mm透鏡天線

天線材質： PTFE

精度： ±2mm

防護等級： IP67

中心頻率： 80GHz

發 射角： 8°

電源：兩線制/DC24V 四線制/AC220V 六線制/DC12-24V

外殼：鋁/塑料/不銹鋼

信號輸出：兩線制/4...20mA/HART協議四線制/4...20mA/HART協議六線制/4...20mA/RS485/Modbus協議

在線咨詢

全國熱線

400-161-0067

產品概述 Product overview

HBRD-FMW 系列傳感器是80G調頻雷達式物位測量儀表，測量距離可達150米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于高溫高壓等環境固體的測量。

慧博新銳雷達物位計產品

產品原理 The product principle

調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與介質表面的距離 R 成一定比例關系： R= C （速度） *δ f （頻率差） /2/ K （調頻斜率）。因?yàn)楣馑?/span> C和調頻斜率 K 已知，因此估算出頻率差 δ f ，便可得到雷達安裝位置料面的距離 R ，再通過已知的罐體總高，減去雷達到料面的空間距離（簡稱空高），得出料位的高度。

防護等級 Protection grade

慧博新銳

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電氣接口用盲堵堵緊，見③

咨詢熱線：400-161-0067

立即咨詢

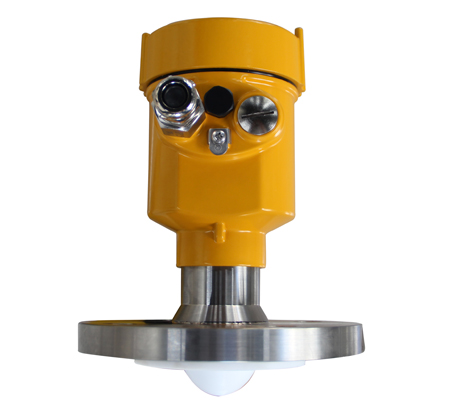

產品規格 Product specificatioN

resource/images/af458a9aef55473c9c8d1dc5e71f682f_4.jpg

測量介質：液體
測量范圍： 0.1m~ 30m
過程連接：法蘭≥DN40
過程溫度： -40 ～ 100℃
過程壓力： -0.1～ 1.6 MPa
精度： ±2mm
防護等級：IP67
中心頻率：80GHz
電源：兩線制(DC24V)/ 四線制(AC220V)/六線制(DC12V~24V)
外殼：鋁/塑料/不銹鋼
信號輸出：二線制4...20mA/HART協議/四線制4...20mA /RS485 Modbus

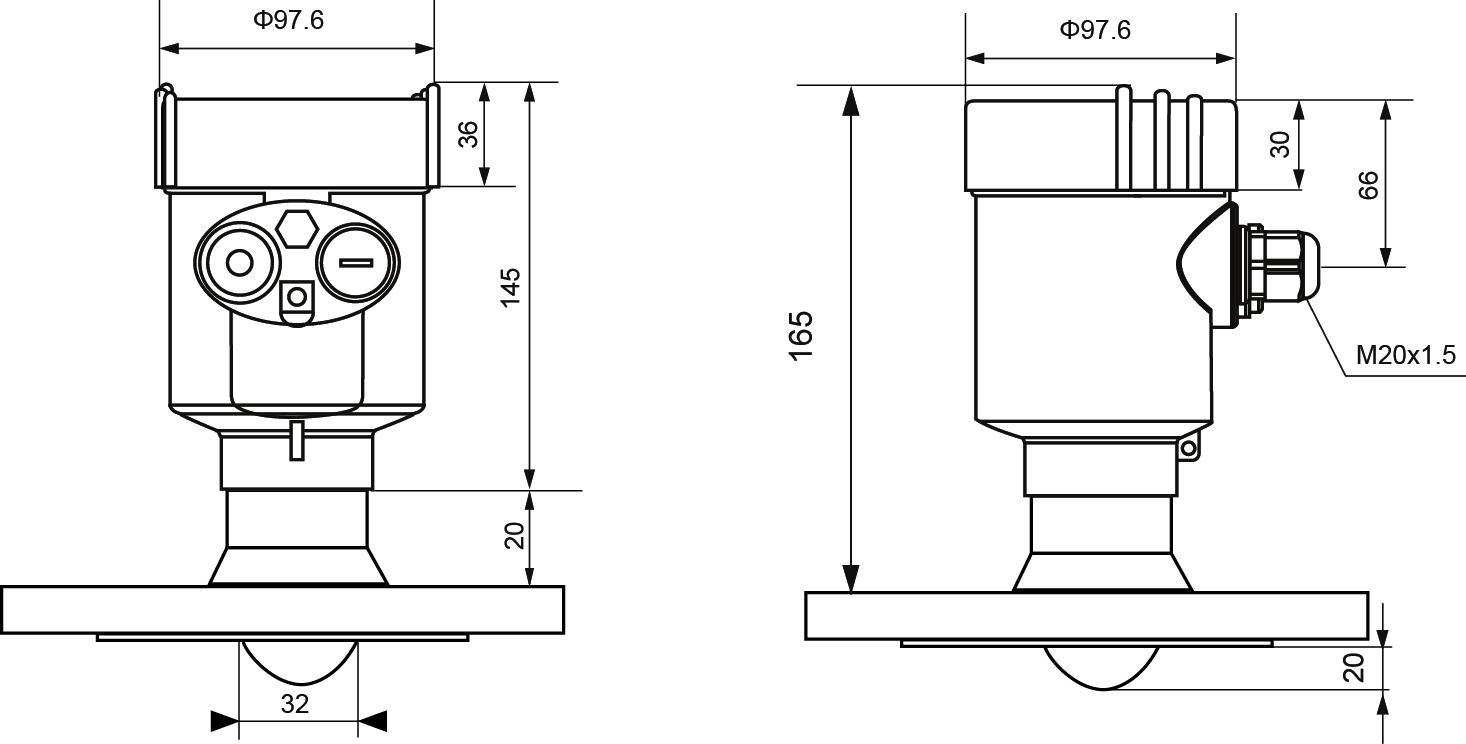

外觀尺寸 Appearance of size

resource/images/af458a9aef55473c9c8d1dc5e71f682f_6.png

技術參數 Technical parameters

過程鏈接	法蘭 /材質PP、PTFE、不銹鋼、不銹鋼 +PTFE翻邊
材質	鑄鋁/ 不銹鋼/ 塑料ABS
外殼	外殼和外殼之間的密封	硅橡膠
	外殼視窗	聚碳酸酯
	接地端子	不銹鋼
供電電壓	四線制	標準型	(198～242)V AC
		功耗	max80mA DC24V/2W
		允許波紋	＜100Hz	Uss＜1V
			（100~100K）Hz	Uss＜10mV
	雙腔外殼	(15-28) V DC	四線制
		100V AC	四線制
電纜參數	電纜入口/插頭	1個M20x1.5電纜入口
		1個盲堵M20×15
	接地端子	導線橫截面2.5mm²
輸出參數	輸出信號	（4~20）mA/RS485Modbus
	分辨率	1mm
	故障信號	電流輸出不變；20.5mA;22mA;3.9mA
	積分時間	(0~20)s，可調
盲區	0.1m/0.2m/0.3m
最大測量間隔	150米
測量間距	大約1秒（取決于參數設置）
調整時間	大約1秒（取決于參數設置）
調整時間工作存儲及運輸溫度	（-40~80）℃
過程溫度	HBRD-FMW11S	-40～100℃
	HBRD-FMW11	-40～80℃
	HBRD-FMW12	-40～100℃
	HBRD-FMW13	-40～120℃/-40-110℃(螺紋連接)
	HBRD-FMW14	-40~200℃
相對濕度	＜95%
壓力	Max2.5MPa
耐震	機械震動10m/s²,(10~150)Hz

儀表線性 Instrument linearity

resource/images/af458a9aef55473c9c8d1dc5e71f682f_10.jpg

安裝要求 Installation requirements

儀表在安裝時避免安裝在入料口的上方，盡量避開各種影響信號的物體，如攪拌槳等

● 在極端復雜的工況下，以雷達安裝點為中心，半徑20cm的區域內沒有任何障礙物，儀表即可正常工作。

有不能安裝在入料口上方，儀表下方不能有障礙物

在極端復雜的工況下，以雷達安裝點為中心，半徑20cm的區域內沒有任何障礙物，儀表即可正常工作。
